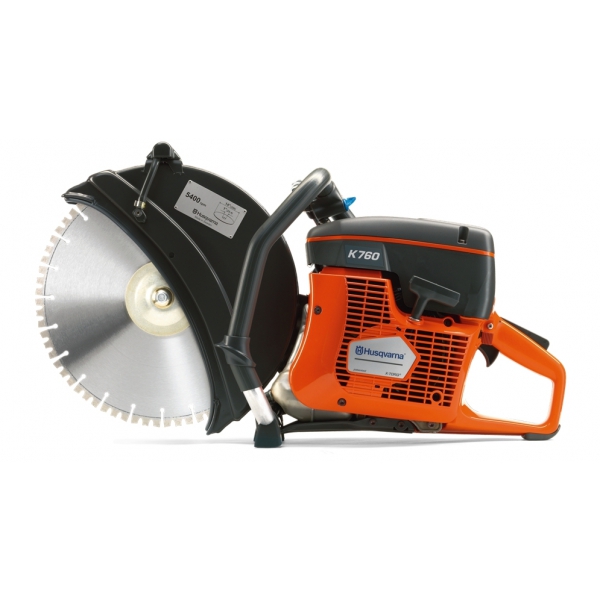

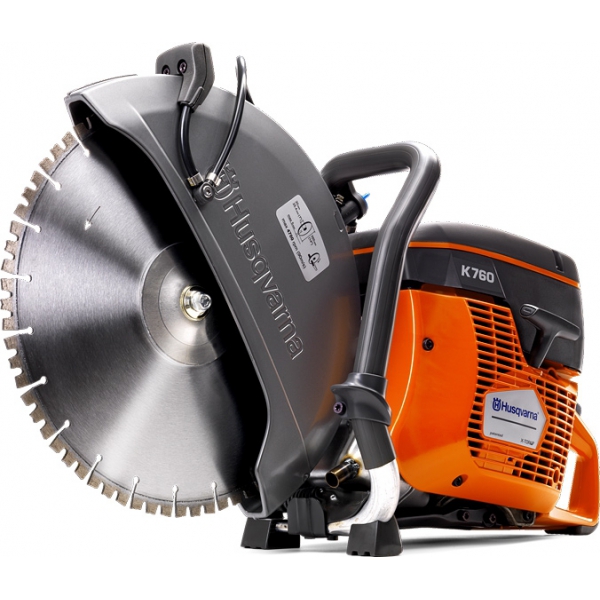

Бензоріз Husqv K 760, 14", Хуск (9671810-02)
| Тип |
різчик бензиновий |
| Об'єм циліндру (см3) |
74 |
| Потужність двигуна (кВт/к.с./об/хв) |
3,7/5/9000 |
| Діаметр ріжучого диску (см/дюйм) |
35/ 14 |
| Глибина різання (макс, мм) |
125 |
Співвідношення потужність/вага
|
0,39 |
Доставка:
Самовивіз: З пункту видачі товару в м. Чернігів*
* Після оформлення замовлення товару та узгодження часу відвідування пункту видачі з менеджером магазину
По Україні: Кур'єрськими службами - Нова пошта, Ін-Тайм
Пункти видачі товару:
Чернігів: вул. Захисників України, 9, оф. 204
Є питання? Телефонуйте! Пишіть!
Київ: (044) 384-03-54 Чернігів: (063) 833-67-71
Мобільні: (050) 733-00-41, (098) 049-05-74, (063) 833-67-71
Електронна пошта: info@hozmart.com.ua
Технічні характеристики:
| Тип |
різчик бензиновий |
| Применение |
різка бетону, каменю, каменної кладки, різка отворів, різка труб, різка бордюрного каменю, різка асфальту, різка металу |
| Об'єм циліндру (см3) |
74 |
| Потужність двигуна (кВт/к.с./об/хв) |
3,7/5/9000 |
| Співвідношення потужність/вага |
0,39 |
| Об'єм паливного бака (л) |
0,9 |
| Рекомендований діаметр ріжучого диску (см/дюйм) |
30-35 / 12-14 |
| Ріжучий диск в комплекті (см/дюйм) |
35/14 |
| Посадка (мм/дюйм) |
25,4/1 |
| Максимальна частота обертання диску (об/хв) |
5400 |
| Максимальна швидкість диску (м/с) |
90 |
| Максимальна товщина диску (мм) |
5 |
| Карбюратор |
Zama C3 |
| Система запалювання |
SEM CD |
| Швидкість холостого ходу (об/хв) |
2 700 |
| Максимальна швидкість (об/хв) |
9300 |
| Рівень вібрації на рукоятці (передня/задня) |
2,0 / 2,6 |
| Рівень шуму біля вуха оператора (дБ) |
101 |
| Рівень шуму виміряний (дБ) |
112 |
| Рівень шуму гарантований (дБ) |
113 |
| Свічка запалювання |
Champion RCJ 6Y, NGK BPMR 7A |
| Міжелектродний зазор (мм) |
0,5 |
| Діаметр циліндру (мм) |
51 |
| Хід поршня (мм) |
36 |
Декомпресійний клапан
|
так |
| Продувка повітрям |
так |
| Поліклиновый ремінь |
так |
| Герметизована передача |
так |
Двустороння штанга різчика
|
так |
| Покажчик рівня палива в баку |
так |
| Регульований захисний кожух |
так |
| Комплект вологої різки |
так |
| Рекомендований тиск води (бар) |
0,5 - 10 |
Змінна втулка відправки
|
так |
| Вага (без палива і ріжучого обладнання, кг) |
9,9 |
| Виробник |
Husqv |
| Країна виробник |
Швеція |
| Гарантія |
2 роки |
Информация для транспортировки:
| Габарити в упаковці (ДхШхВ, мм) |
700х250х420 |
| Об'єм(см3, м3) |
73500/ 0.073500 |
| Вага брутто (в упаковці, кг) |
12 |
Запчастини:
AIR FILTER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 35 74-01 |
Набор прокладок incl. 2 - 6, 21 - 23 |
1 |
|
| 2 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 3 |
506 37 70-03 |
ПРОКЛАДКА |
1 |
|
| 4 |
544 21 93-02 |
Вкладыш |
1 |
|
| 5 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 6 |
581 28 53-01 |
Прокладка |
1 |
|
| 7 |
574 36 23-01 |
Воздушный фильтр Incl. 8 |
1 |
|
| 8 |
525 47 06-01 |
Воздушный фильтр |
1 |
|
| 9 |
575 35 40-01 |
CARBURETTOR BRACKET Incl. 10 |
1 |
|
| 10 |
503 22 65-04 |
Гайка |
4 |
|
| 11 |
503 21 53-10 |
SCREW ITXSCM |
2 |
|
| 12 |
506 37 06-01 |
FLANGE INLET PIPE |
1 |
|
| 13 |
525 73 32-01 |
Патрубок входной |
1 |
|
| 14 |
503 21 53-20 |
SCREW ITXSCM |
1 |
|
| 15 |
576 89 01-01 |
HEAT SHIELD |
1 |
|
| 16 |
525 73 31-01 |
Патрубок входной |
1 |
|
| 17 |
578 76 07-01 |
Трубка |
1 |
|
| 18 |
574 23 18-01 |
Пластина |
1 |
1 |
| 19 |
503 21 53-56 |
SCREW ITXSCM |
2 |
|
| 20 |
578 24 34-01 |
Карбюратор Zama C3-EL53 |
1 |
|
| 21 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 22 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 23 |
506 37 70-02 |
ПРОКЛАДКА |
1 |
|
BELT GUARD
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 35 19-01 |
Кожух защитный 371K 350мм "12"", Incl. 2 - 7" |
1 |
|
| 1 |
581 35 19-02 |
Кожух защитный 371K 350мм "14"", Incl. 2 - 7" |
1 |
|
| 2 |
504 90 94-14 |
SCREW ITXSCT |
2 |
|
| 3 |
578 19 09-01 |
Рукоятка |
1 |
|
| 4 |
578 76 09-01 |
Рукоятка |
1 |
|
| 5 |
504 90 94-10 |
SCREW ITXSCT |
1 |
|
| 6 |
581 62 03-01 |
HOUSING |
1 |
|
| 7 |
578 19 10-01 |
Уплотнение кожуха 371К |
1 |
|
| 8 |
506 26 65-01 |
Шайба |
1 |
|
| 9 |
505 57 41-16 |
SCREW ITXSCM |
3 |
|
| 10 |
506 32 48-01 |
Кольцо-проставка |
1 |
|
| 11 |
583 87 44-01 |
Шайба Diam 105 mm |
2 |
|
| 11 |
506 07 09-01 |
Шайба "Diam 119 mm, Japan 14"" only " |
2 |
|
| 12 |
578 39 82-01 |
BUSHING Diam 20 / 25,4 mm |
1 |
|
| 12 |
581 60 54-03 |
BUSHING Diam 30,5 mm |
1 |
|
| 12 |
506 37 96-22 |
Бак для воды Diam 22,2 mm |
1 |
|
| 13a |
581 11 77-01 |
Наклейка "12""" |
1 |
|
| 13b |
581 11 77-02 |
Наклейка "14""" |
1 |
|
| 14 |
584 99 26-01 |
Наклейка "Japan only 12""" |
1 |
|
| 14 |
584 99 26-02 |
Наклейка "Japan only 14""" |
1 |
|
| 15 |
579 73 32-01 |
RUBBER RING |
1 |
|
| 16 |
579 73 33-01 |
Проставка |
1 |
|
| 17 |
579 73 36-01 |
WEAR WASHER |
1 |
|
BELT GUARD & PULLEY
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
506 28 44-01 |
SCREW EHHFM |
2 |
|
| 2 |
506 39 36-02 |
Крышка компл. Incl. 3 |
1 |
|
| 3 |
506 26 66-04 |
Натяжитель в сборе Incl. 4 - 6 |
1 |
|
| 4 |
506 40 93-01 |
Гайка |
1 |
|
| 5 |
506 26 68-01 |
Пружина |
1 |
|
| 6 |
503 20 72-05 |
SCREW CITXSCM |
1 |
|
| 7 |
503 20 00-45 |
SCREW EHHFM |
1 |
|
| 8 |
503 23 01-16 |
Шайба |
1 |
|
| 9 |
544 90 84-02 |
Ремень приводной 272K 14" |
1 |
|
| 10 |
504 03 70-07 |
Шкив Incl. 11 - 13 |
1 |
|
| 11 |
505 44 54-03 |
CASSETTE Incl. 12, 14 - 15 |
1 |
|
| 12 |
503 21 28-10 |
SCREW CCRPANT |
7 |
|
| 13 |
504 06 22-01 |
Шкив |
1 |
|
| 14 |
544 44 10-01 |
Пружина |
1 |
|
| 15 |
544 44 04-02 |
BRAKE PART SAW MILL |
4 |
|
| 16 |
581 35 17-02 |
Корпус подшипника Incl. 17 - 19, 21 - 23 |
1 |
|
| 16 |
506 39 42-08 |
Корпус подшипника Rescue only |
1 |
|
| 17 |
505 57 41-16 |
SCREW ITXSCM |
1 |
|
| 18 |
506 14 32-01 |
ФИКСАТОР K1200 MII |
1 |
|
| 19 |
581 35 17-01 |
Корпус подшипника Incl. 20 |
1 |
|
| 20 |
506 28 73-01 |
Гайка |
2 |
|
| 21 |
503 21 53-10 |
SCREW ITXSCM |
2 |
|
| 22 |
579 73 37-01 |
SEALING WASHER |
1 |
|
| 23 |
583 95 33-01 |
Съемник подшипника |
2 |
|
| 24 |
506 29 83-65 |
Тяга Incl. 25 |
1 |
|
| 25 |
581 85 52-01 |
SCREW |
1 |
|
| 26 |
506 30 97-05 |
Наклейка Japan only |
1 |
|
CARBURETOR
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
578 24 34-01 |
Карбюратор Zama C3-EL53 |
1 |
|
| 2 |
506 40 99-02 |
Набор прокладок |
1 |
|
| 3 |
506 41 00-04 |
GASKET SET |
1 |
|

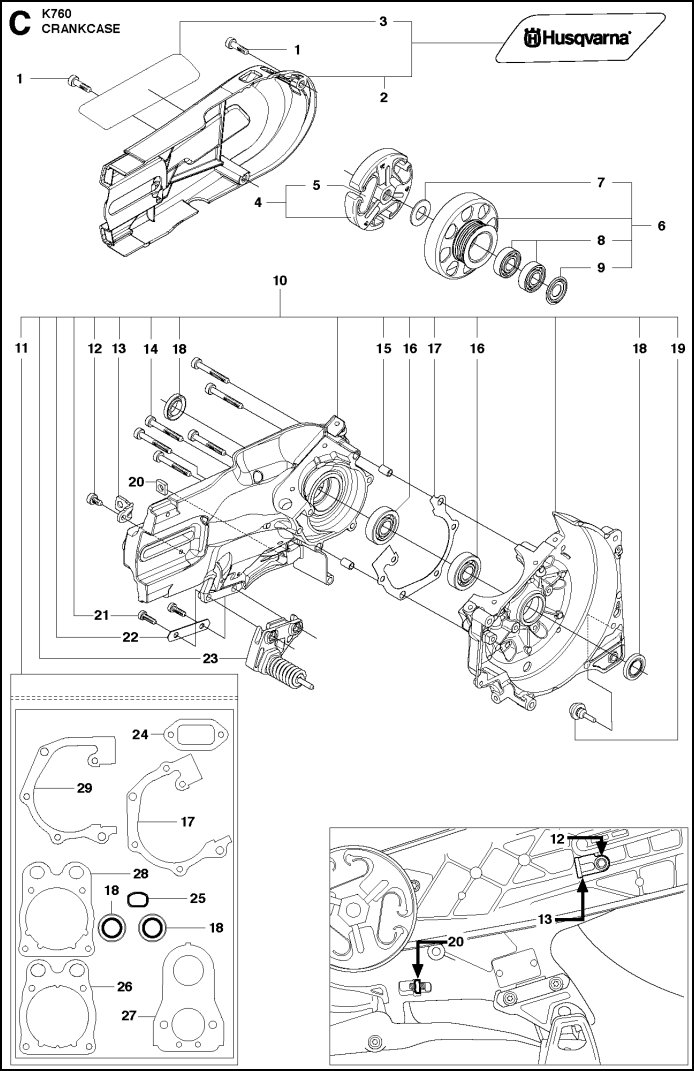

CRANKCASE
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
501 98 10-20 |
SCREW ITXSCM |
2 |
|
| 2 |
581 48 59-01 |
Крышка компл. Incl. 3 |
1 |
|
| 3 |
575 62 85-01 |
Наклейка |
1 |
|
| 4 |
503 74 44-06 |
Сцепление Incl. 5 |
1 |
|
| 5 |
503 74 43-01 |
Пружина сцепления |
3 |
|
| 6 |
502 28 92-02 |
DRIVING PULLEY ASSY Incl. 7 - 9 |
1 |
|
| 7 |
503 23 00-70 |
Шайба |
1 |
|
| 8 |
525 83 18-01 |
Съемник подшипника |
2 |
|
| 9 |
506 31 69-01 |
Защита от пыли |
1 |
|
| 10 |
581 72 19-01 |
Коленвал Incl. 11-19, 21-23 |
1 |
|
| 11 |
581 35 74-01 |
Набор прокладок Incl. 17, 18, 24-29 |
1 |
|
| 12 |
501 98 10-01 |
SCREW ITXSCM |
1 |
|
| 13 |
544 00 78-01 |
Кронштейн |
1 |
|
| 14 |
503 21 53-41 |
SCREW ITXSCM |
6 |
|
| 15 |
501 27 08-01 |
Уплотнитель винта |
2 |
|
| 16 |
738 22 02-25 |
Съемник подшипника |
2 |
|
| 17 |
506 37 70-03 |
ПРОКЛАДКА Six hole |
1 |
|
| 18 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 19 |
503 84 61-01 |
Амортизатор K950 |
1 |
|
| 20 |
503 22 65-04 |
Гайка |
1 |
|
| 21 |
503 21 53-16 |
SCREW ITXSCM |
2 |
|
| 22 |
522 47 48-01 |
Пластина |
1 |
|
| 23 |
522 47 57-01 |
SPRING RETAINER |
1 |
|
| 24 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 25 |
544 21 93-02 |
Вкладыш |
1 |
|
| 26 |
581 28 53-01 |
Прокладка |
1 |
|
| 27 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 28 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 29 |
506 37 70-02 |
ПРОКЛАДКА Five hole |
1 |
|

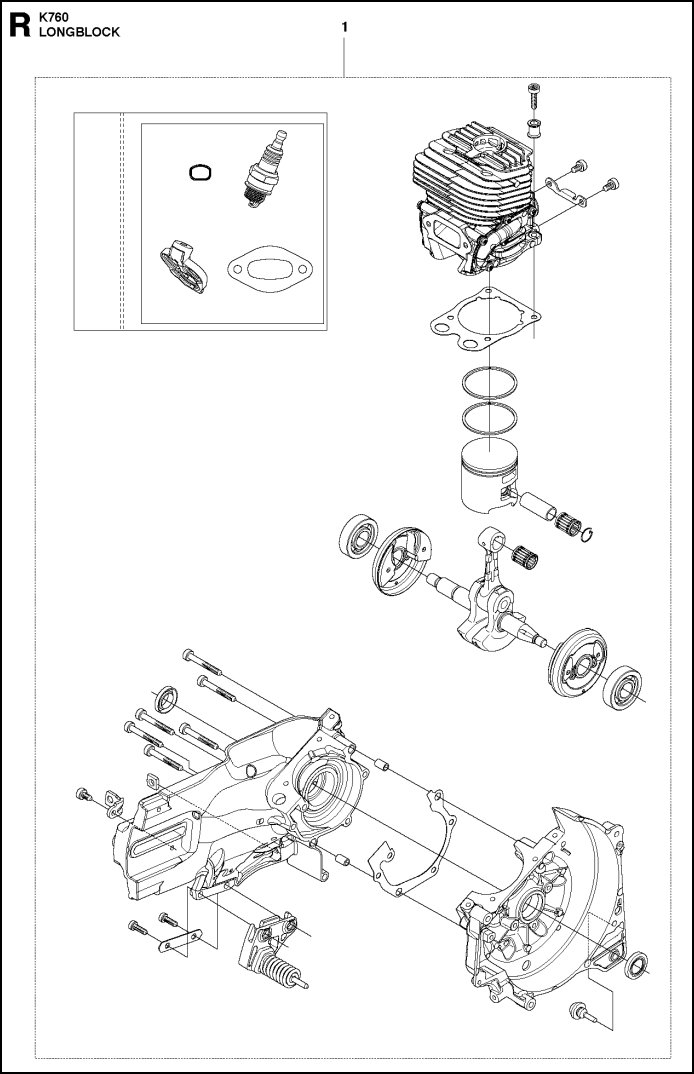

LONGBLOCK
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 72 19-02 |
Коленвал |
1 |
|
CRANKSHAFT
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
502 29 50-02 |
Коленвал Incl. 2 - 4 |
1 |
|
| 2 |
738 22 02-25 |
Съемник подшипника |
2 |
|
| 3 |
537 20 33-01 |
Патрубок глушителя 2094 |
2 |
|
| 4 |
503 25 56-01 |
Подшипник |
1 |
|

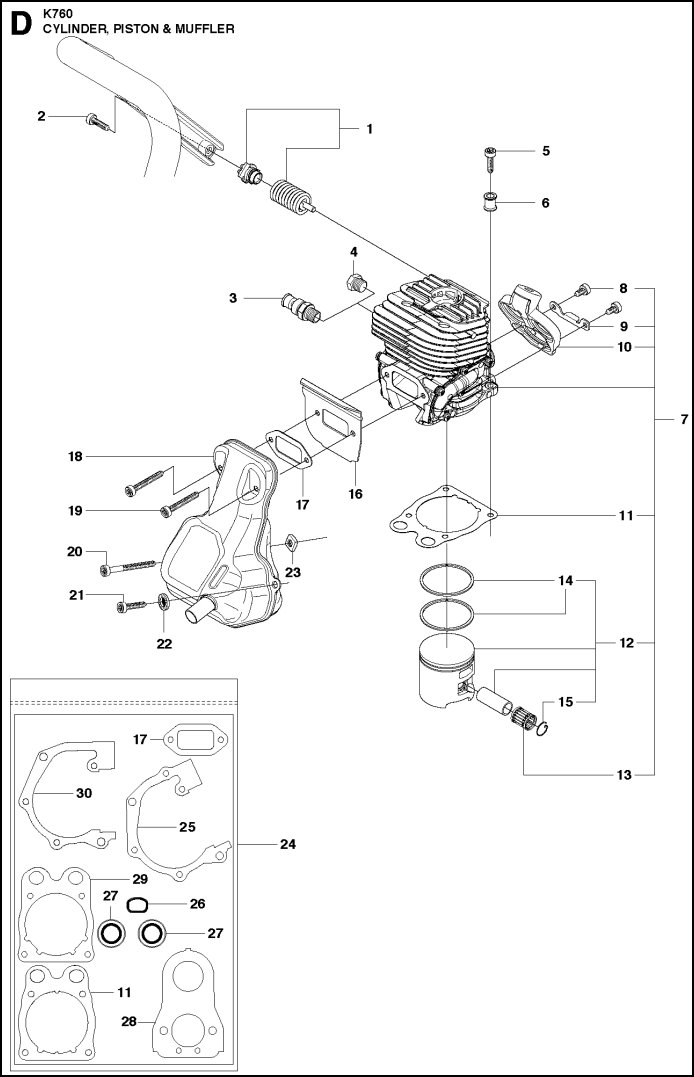

CYLINDER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
579 74 42-01 |
ANTIVIBRATION ELEMENT |
1 |
|
| 2 |
544 06 12-01 |
SCREW ITXSCM |
1 |
|
| 3 |
503 71 53-01 |
DECOMPRESSION VALVE |
1 |
|
| 4 |
503 55 22-01 |
Заглушка |
1 |
|
| 5 |
503 21 53-40 |
SCREW ITXSCM |
4 |
|
| 6 |
576 71 76-02 |
Втулка |
4 |
|
| 7 |
581 47 61-01 |
Цилиндр Incl. 8 - 13 |
1 |
|
| 8 |
503 21 53-16 |
SCREW ITXSCM |
2 |
|
| 9 |
506 36 88-01 |
Кронштейн |
1 |
|
| 10 |
574 23 18-01 |
Пластина |
1 |
|
| 11 |
581 28 53-01 |
Прокладка |
1 |
|
| 12 |
506 37 24-02 |
Поршень с двумя кольцами Incl. 13 - 15 |
1 |
|
| 13 |
503 25 56-01 |
Подшипник |
1 |
|
| 14 |
503 28 90-47 |
Кольцо поршневое |
2 |
|
| 15 |
737 43 12-00 |
SNAP RING |
2 |
|
| 16 |
506 37 58-02 |
ПЛАСТИНА 3120K |
1 |
|
| 17 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 18 |
506 36 42-04 |
MUFFLER ASSY |
1 |
|
| 19 |
503 21 53-40 |
SCREW ITXSCM |
2 |
|
| 20 |
503 21 53-56 |
SCREW ITXSCM |
1 |
|
| 21 |
503 21 53-25 |
SCREW ITXSCM |
1 |
|
| 22 |
503 23 04-02 |
Шайба |
1 |
|
| 23 |
503 22 65-04 |
Гайка |
1 |
|
| 24 |
581 35 74-01 |
Набор прокладок Incl. 11, 17, 25 - 30 |
1 |
|
| 25 |
506 37 70-03 |
ПРОКЛАДКА |
1 |
|
| 26 |
544 21 93-02 |
Вкладыш |
1 |
|
| 27 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 28 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 29 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 30 |
506 37 70-02 |
ПРОКЛАДКА |
1 |
|
CYLINDER COVER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
503 21 53-21 |
SCREW ITXSCM |
7 |
|
| 2 |
525 76 35-02 |
Наклейка |
1 |
|
| 3 |
583 96 52-01 |
Кожух фильтра incl. 14 |
1 |
|
| 4 |
574 36 21-01 |
FILTER HOLDER ASSY Incl. 5 |
1 |
|
| 5 |
575 35 50-01 |
SEALING LIST |
1 |
|
| 6 |
503 21 53-49 |
SCREW ITXSCM |
2 |
|
| 7 |
506 36 70-03 |
Крышка цилиндра |
1 |
|
| 8 |
579 24 03-01 |
Наклейка |
1 |
|
| 9 |
574 23 16-01 |
Наклейка |
1 |
|
| 9 |
574 23 16-02 |
Наклейка Rescue |
1 |
|
| 9 |
574 23 16-03 |
Наклейка Oil Guard |
1 |
|
| 10 |
501 98 10-20 |
SCREW ITXSCM |
3 |
|
| 11 |
574 45 94-01 |
КРЫШКА |
1 |
|
| 12 |
506 37 04-01 |
Воздуховод 371K |
1 |
|
| 13 |
525 58 43-01 |
Воздуховод |
1 |
|
| 14 |
581 83 50-03 |
Наклейка Generic |
1 |
|
| 15 |
576 12 09-02 |
Наклейка Japan Only |
1 |
|

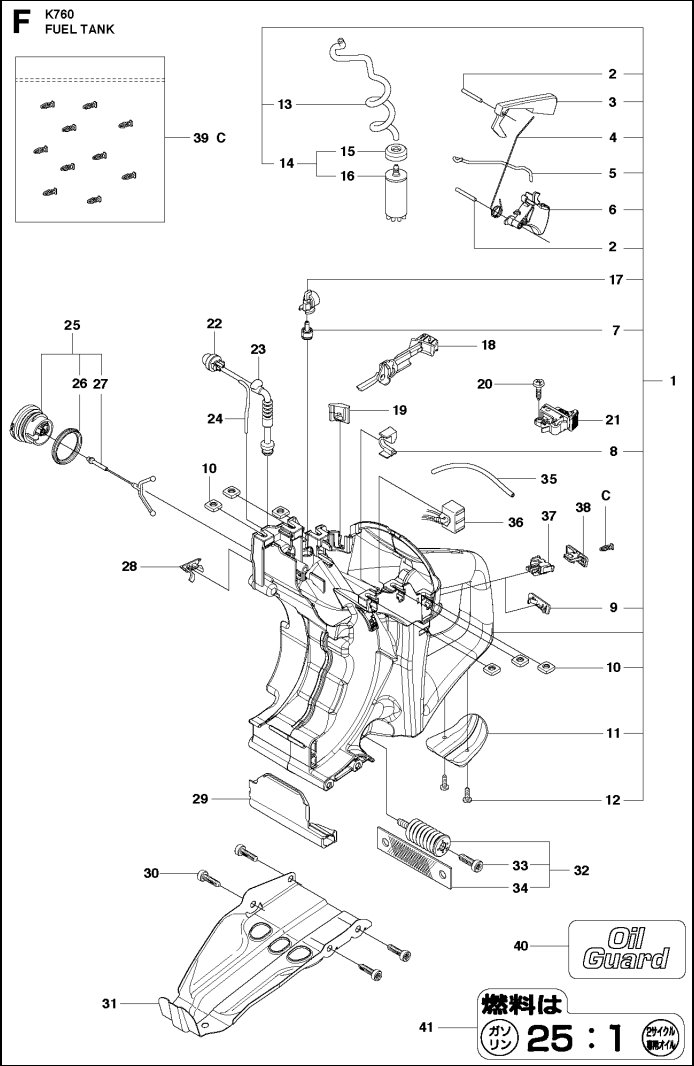

FUEL TANK
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 47 74-01 |
Топливный бак RS44 Incl. 2 - 14, 17 |
1 |
|
| 2 |
720 12 40-20 |
PARALLEL PIN |
2 |
|
| 3 |
577 32 50-01 |
Предохранитель монетки |
1 |
|
| 3 |
577 32 50-02 |
Предохранитель монетки Oil Guard |
1 |
|
| 4 |
506 37 95-01 |
Пружина |
1 |
|
| 5 |
579 37 92-01 |
Тяга |
1 |
|
| 6 |
577 23 15-01 |
THROTTLE CONTROL |
1 |
|
| 6 |
577 23 15-02 |
THROTTLE CONTROL Oil Guard |
1 |
|
| 7 |
537 35 95-01 |
Штуцер вентиляции бака |
1 |
|
| 8 |
544 39 32-01 |
HOSE CLIP |
1 |
|
| 9 |
501 37 13-01 |
COVER |
1 |
|
| 10 |
503 22 65-04 |
Гайка |
6 |
|
| 11 |
506 38 67-02 |
Кронштейн упорный |
1 |
|
| 12 |
503 21 45-16 |
SCREW CRCSFT |
2 |
|
| 13 |
581 75 62-03 |
Шланг топливный |
1 |
|
| 13 |
581 75 62-02 |
Шланг топливный Oil Guard |
1 |
|
| 14 |
506 26 41-11 |
Фильтр топливный с грузом Incl. 15 - 16 |
1 |
|
| 15 |
506 27 11-01 |
Грузик топливного фильтра |
1 |
|
| 16 |
506 26 41-01 |
Фильтр топливный с грузом |
1 |
|
| 17 |
577 31 35-01 |
TANK VENT VALVE ASSY |
1 |
|
| 18 |
544 22 90-02 |
Тяга в засл 3120K K1250 |
1 |
|
| 19 |
506 37 80-01 |
Уплотнение |
1 |
|
| 20 |
503 21 28-10 |
SCREW CCRPANT |
1 |
|
| 21 |
506 31 86-02 |
Выключатель |
1 |
|
| 22 |
503 93 66-01 |
КНОПКА ПОДКАЧКИ ТОПЛИВА Purge |
1 |
|
| 23 |
505 19 52-01 |
Шланг топливный Purge |
1 |
|
| 24 |
537 04 24-14 |
Шланг топливный Purge |
1 |
|
| 25 |
522 62 00-01 |
Крышка топливного бака Incl. 26 - 27 |
1 |
|
| 26 |
537 21 50-01 |
Уплотнение |
1 |
|
| 27 |
503 57 89-01 |
HOLDER |
1 |
|
| 28 |
506 39 46-02 |
CAP |
1 |
|
| 29 |
506 38 15-01 |
HEAT SHIELD |
1 |
|
| 30 |
503 21 54-20 |
SCREW ITXSCT |
4 |
|
| 31 |
506 37 19-02 |
ОСНОВАНИЕ ОТ TRIMMY SII |
1 |
|
| 32 |
537 21 03-07 |
ANTIVIBRATION ELEMENT Incl. 33 - 34 |
1 |
|
| 33 |
544 06 12-01 |
SCREW ITXSCM |
1 |
|
| 34 |
544 23 82-01 |
Маркир.лента оранж/желтая |
1 |
|
| 35 |
581 75 61-37 |
Шланг топливный Oil Guard |
1 |
|
| 36 |
544 38 41-01 |
ELECTRONIC BOX Oil Guard |
1 |
|
| 37 |
501 01 88-01 |
Корпус пружины Oil Guard |
1 |
|
| 38 |
501 01 94-01 |
MICRO SWITCH Oil Guard |
1 |
|
| 39 |
502 23 33-01 |
Бак для воды Oil Guard, Incl. 10 pins |
1 |
|
| 40 |
501 31 89-01 |
Наклейка Oil Guard |
1 |
|
| 41 |
506 31 30-01 |
Наклейка Japan only |
1 |
|

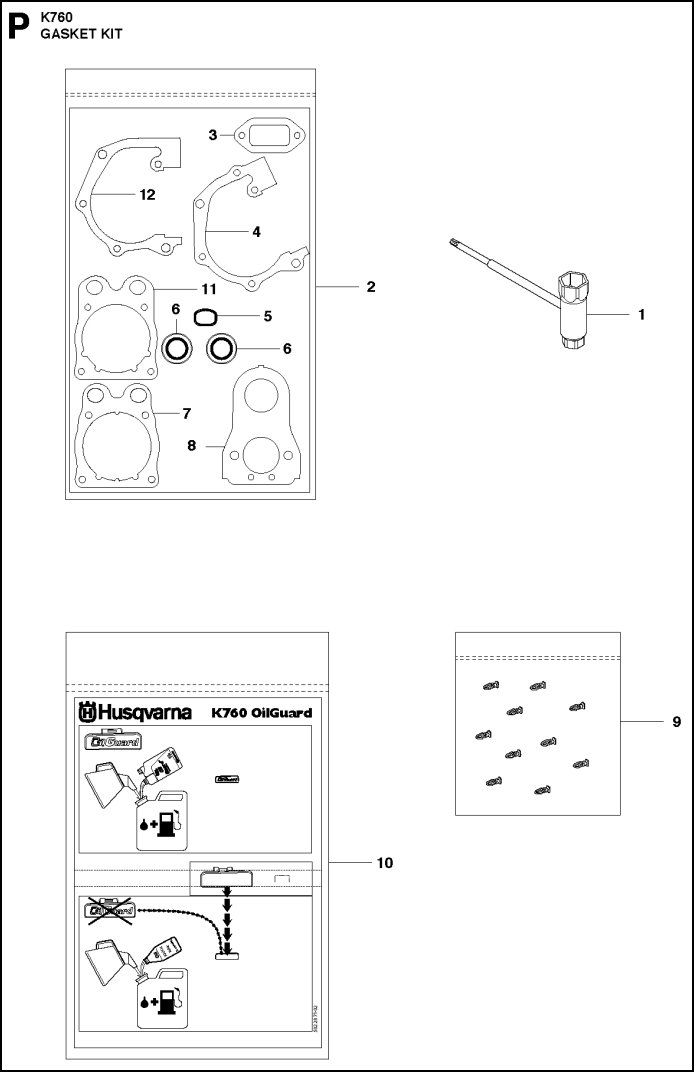

GASKET KIT
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
506 38 26-01 |
COMBINATION TOOL |
1 |
|
| 2 |
581 35 74-01 |
Набор прокладок Incl. 3-8, 11-12 |
1 |
|
| 3 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 4 |
506 37 70-03 |
ПРОКЛАДКА |
1 |
|
| 5 |
544 21 93-02 |
Вкладыш |
1 |
|
| 6 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 7 |
581 28 53-01 |
Прокладка |
1 |
|
| 8 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 9 |
502 23 33-01 |
Бак для воды Incl. 10 Pins |
1 |
|
| 10 |
502 28 70-03 |
Бак для воды |
1 |
|
| 11 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 12 |
506 37 70-02 |
ПРОКЛАДКА |
1 |
|

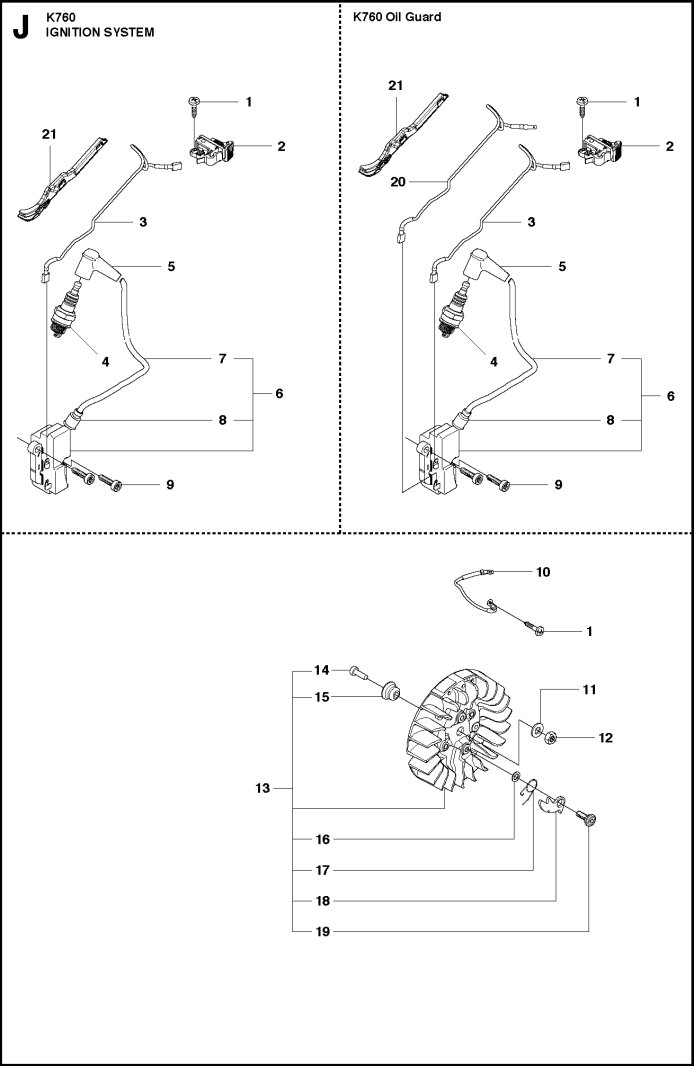

IGNITION SYSTEM
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
503 21 28-10 |
SCREW CCRPANT |
2 |
|
| 2 |
506 31 86-02 |
Выключатель |
1 |
|
| 3 |
506 37 84-02 |
Провод |
1 |
|
| 3 |
544 97 93-01 |
Провод Oil Guard |
1 |
|
| 4 |
503 23 51-09 |
Свеча зажигания NGKBPMR7A RCJ 6 Y |
1 |
|
| 5 |
501 48 54-02 |
Колпачок свечи зажигания |
1 |
|
| 6 |
580 38 05-01 |
IGNITION MODULE Incl. 7 - 8 |
1 |
|
| 7 |
506 38 78-34 |
IGNITION CABLE |
1 |
|
| 8 |
505 27 75-16 |
ИЗОЛЯЦИОННЫЙ КОЛПАЧОК |
1 |
|
| 9 |
503 21 53-20 |
SCREW ITXSCM |
2 |
|
| 10 |
506 37 85-01 |
Провод |
1 |
|
| 11 |
503 23 01-01 |
Шайба |
1 |
|
| 12 |
503 22 10-11 |
HEXAGON NUT |
1 |
|
| 13 |
501 37 56-04 |
Крыльчатка Incl. 14 - 19 |
1 |
|
| 14 |
725 53 29-56 |
SCREW IHSCM |
1 |
|
| 15 |
574 25 09-01 |
CLUTCH SHOE |
1 |
|
| 16 |
503 23 00-42 |
Шайба |
2 |
|
| 17 |
501 63 48-01 |
Пружина |
2 |
|
| 18 |
501 67 32-03 |
Собачка |
2 |
|
| 19 |
506 00 69-01 |
SCREW |
2 |
|
| 20 |
544 38 49-01 |
Провод Oil Guard |
1 |
|
| 21 |
577 24 28-01 |
Проставка |
1 |
|
STARTER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
574 36 20-02 |
Стартер Incl. 2 - 15 |
1 |
|
| 2 |
510 26 92-22 |
SCREW ITXSCT |
1 |
|
| 3 |
740 43 13-00 |
Сальник |
1 |
|
| 4 |
510 00 08-01 |
КРОНШТЕЙН |
1 |
|
| 5 |
506 26 31-01 |
Втулка 3120K K1250 K950 |
1 |
|
| 6 |
506 25 30-01 |
Пружина |
1 |
|
| 7 |
506 25 81-02 |
Катушка стартера |
1 |
|
| 8 |
503 21 28-10 |
SCREW CCRPANT |
2 |
|
| 9 |
506 25 89-01 |
Пружина |
1 |
|
| 10 |
506 33 56-15 |
ШНУР СТАРТЕРА 262 |
1 |
|
| 10 |
506 33 56-50 |
ШНУР СТАРТЕРА 262 50 m |
1 |
|
| 11 |
584 25 79-01 |
STARTER HANDLE ASSY |
1 |
|
| 12 |
525 44 60-01 |
Крышка стартера K1250 |
1 |
|
| 13 |
501 98 10-20 |
SCREW ITXSCM |
4 |
|
| 14 |
525 57 11-01 |
Наклейка |
1 |
|
| 15 |
544 38 39-01 |
AIR CONDUCTOR |
1 |
|

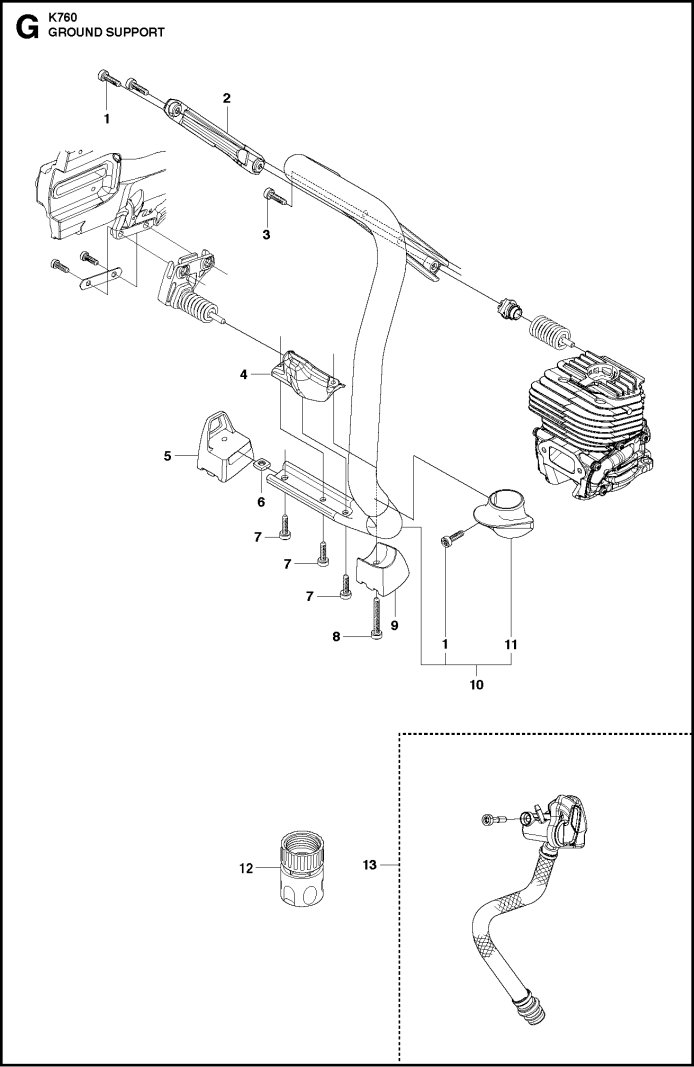

SUPPORT LEGS
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
503 21 54-20 |
SCREW ITXSCT |
3 |
|
| 2 |
577 98 16-01 |
HOSE GUARD |
1 |
|
| 3 |
544 06 12-01 |
SCREW ITXSCM |
1 |
|
| 4 |
575 26 77-01 |
SPRING RETAINER |
1 |
|
| 5 |
522 83 23-01 |
Кронштейн упорный |
1 |
|
| 6 |
503 22 65-04 |
Гайка |
1 |
|
| 7 |
503 21 53-10 |
SCREW ITXSCM |
3 |
|
| 8 |
503 21 53-40 |
SCREW ITXSCM |
1 |
|
| 9 |
522 83 24-01 |
Кронштейн упорный |
1 |
|
| 10 |
581 11 06-03 |
Рукоятка и тросик Incl. 1,11 |
1 |
|
| 11 |
506 38 71-02 |
HOUSING |
1 |
|
| 12 |
503 26 60-03 |
COUPLER USA, Canada |
1 |
|
| 12 |
503 26 60-04 |
COUPLER |
1 |
|
| 13 |
581 47 62-01 |
WET CUTTING KIT |
1 |
|

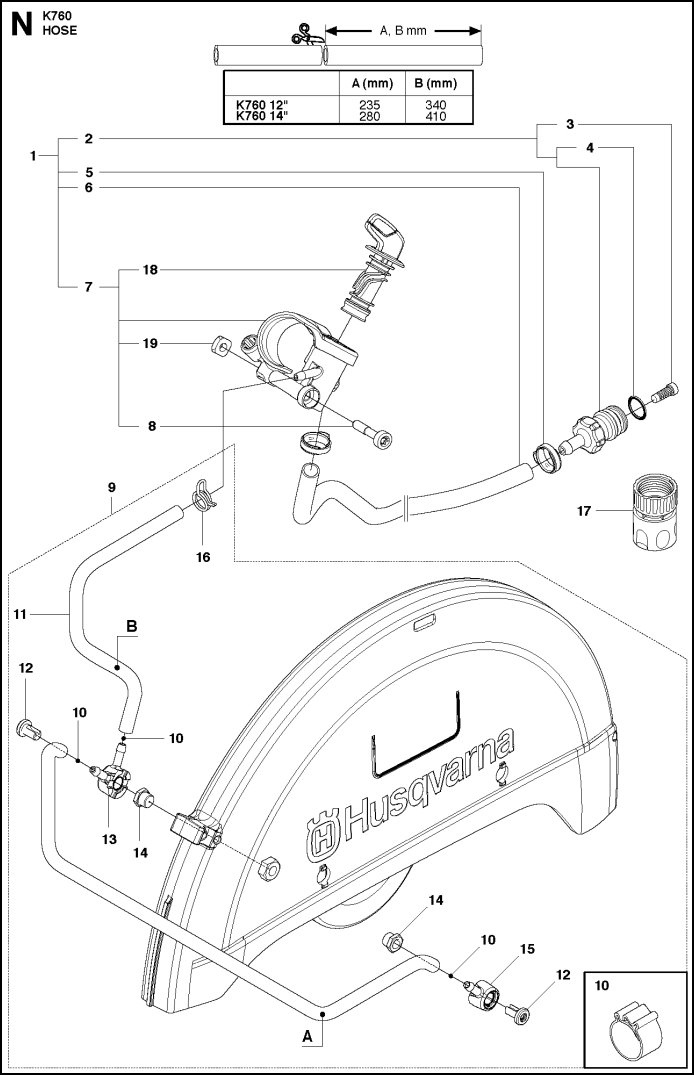

WATER HOSE KIT
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 47 62-01 |
WET CUTTING KIT Incl. 2, 5 - 7 & Hose Guard |
1 |
|
| 2 |
581 47 83-01 |
Штуцер Incl. 3, 4 |
1 |
|
| 3 |
506 29 88-01 |
Крышка фильтра |
1 |
|
| 4 |
505 10 35-01 |
Сальник |
1 |
|
| 5 |
581 78 35-01 |
Грузик топливного фильтра |
2 |
|
| 6 |
578 19 81-01 |
Шланг |
1 |
|
| 7 |
578 24 33-01 |
Вентиль Incl. 8, 18, 19 |
1 |
|
| 8 |
503 21 53-41 |
SCREW ITXSCM |
1 |
|
| 9 |
581 72 15-01 |
WET CUTTING KIT Incl. 10 - 16 |
1 |
|
| 10 |
506 49 87-04 |
Грузик топливного фильтра |
3 |
|
| 11 |
578 19 83-05 |
Шланг 800 mm |
1 |
|
| 12 |
504 63 46-01 |
SCREW ITXSCM |
2 |
|
| 13 |
578 19 07-01 |
Корпус пружины |
1 |
|
| 14 |
576 79 84-01 |
Штуцер |
2 |
|
| 15 |
578 19 08-01 |
Корпус пружины |
1 |
|
| 16 |
583 83 30-01 |
Грузик топливного фильтра |
1 |
|
| 17 |
503 26 60-03 |
COUPLER USA, Canada |
1 |
|
| 17 |
503 26 60-04 |
COUPLER |
1 |
|
| 18 |
581 35 70-01 |
LEVER ASSY With O-rings |
1 |
|
| 19 |
503 22 65-04 |
Гайка |
1 |
|
Інструкція:
| Тип |
різчик бензиновий |
| Применение |
різка бетону, каменю, каменної кладки, різка отворів, різка труб, різка бордюрного каменю, різка асфальту, різка металу |
| Об'єм циліндру (см3) |
74 |
| Потужність двигуна (кВт/к.с./об/хв) |
3,7/5/9000 |
| Співвідношення потужність/вага |
0,39 |
| Об'єм паливного бака (л) |
0,9 |
| Рекомендований діаметр ріжучого диску (см/дюйм) |
30-35 / 12-14 |
| Ріжучий диск в комплекті (см/дюйм) |
35/14 |
| Посадка (мм/дюйм) |
25,4/1 |
| Максимальна частота обертання диску (об/хв) |
5400 |
| Максимальна швидкість диску (м/с) |
90 |
| Максимальна товщина диску (мм) |
5 |
| Карбюратор |
Zama C3 |
| Система запалювання |
SEM CD |
| Швидкість холостого ходу (об/хв) |
2 700 |
| Максимальна швидкість (об/хв) |
9300 |
| Рівень вібрації на рукоятці (передня/задня) |
2,0 / 2,6 |
| Рівень шуму біля вуха оператора (дБ) |
101 |
| Рівень шуму виміряний (дБ) |
112 |
| Рівень шуму гарантований (дБ) |
113 |
| Свічка запалювання |
Champion RCJ 6Y, NGK BPMR 7A |
| Міжелектродний зазор (мм) |
0,5 |
| Діаметр циліндру (мм) |
51 |
| Хід поршня (мм) |
36 |
Декомпресійний клапан
|
так |
| Продувка повітрям |
так |
| Поліклиновый ремінь |
так |
| Герметизована передача |
так |
Двустороння штанга різчика
|
так |
| Покажчик рівня палива в баку |
так |
| Регульований захисний кожух |
так |
| Комплект вологої різки |
так |
| Рекомендований тиск води (бар) |
0,5 - 10 |
Змінна втулка відправки
|
так |
| Вага (без палива і ріжучого обладнання, кг) |
9,9 |
| Виробник |
Husqv |
| Країна виробник |
Швеція |
| Гарантія |
2 роки |
Информация для транспортировки:
| Габарити в упаковці (ДхШхВ, мм) |
700х250х420 |
| Об'єм(см3, м3) |
73500/ 0.073500 |
| Вага брутто (в упаковці, кг) |
12 |
AIR FILTER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 35 74-01 |
Набор прокладок incl. 2 - 6, 21 - 23 |
1 |
|
| 2 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 3 |
506 37 70-03 |
ПРОКЛАДКА |
1 |
|
| 4 |
544 21 93-02 |
Вкладыш |
1 |
|
| 5 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 6 |
581 28 53-01 |
Прокладка |
1 |
|
| 7 |
574 36 23-01 |
Воздушный фильтр Incl. 8 |
1 |
|
| 8 |
525 47 06-01 |
Воздушный фильтр |
1 |
|
| 9 |
575 35 40-01 |
CARBURETTOR BRACKET Incl. 10 |
1 |
|
| 10 |
503 22 65-04 |
Гайка |
4 |
|
| 11 |
503 21 53-10 |
SCREW ITXSCM |
2 |
|
| 12 |
506 37 06-01 |
FLANGE INLET PIPE |
1 |
|
| 13 |
525 73 32-01 |
Патрубок входной |
1 |
|
| 14 |
503 21 53-20 |
SCREW ITXSCM |
1 |
|
| 15 |
576 89 01-01 |
HEAT SHIELD |
1 |
|
| 16 |
525 73 31-01 |
Патрубок входной |
1 |
|
| 17 |
578 76 07-01 |
Трубка |
1 |
|
| 18 |
574 23 18-01 |
Пластина |
1 |
1 |
| 19 |
503 21 53-56 |
SCREW ITXSCM |
2 |
|
| 20 |
578 24 34-01 |
Карбюратор Zama C3-EL53 |
1 |
|
| 21 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 22 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 23 |
506 37 70-02 |
ПРОКЛАДКА |
1 |
|
BELT GUARD
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 35 19-01 |
Кожух защитный 371K 350мм "12"", Incl. 2 - 7" |
1 |
|
| 1 |
581 35 19-02 |
Кожух защитный 371K 350мм "14"", Incl. 2 - 7" |
1 |
|
| 2 |
504 90 94-14 |
SCREW ITXSCT |
2 |
|
| 3 |
578 19 09-01 |
Рукоятка |
1 |
|
| 4 |
578 76 09-01 |
Рукоятка |
1 |
|
| 5 |
504 90 94-10 |
SCREW ITXSCT |
1 |
|
| 6 |
581 62 03-01 |
HOUSING |
1 |
|
| 7 |
578 19 10-01 |
Уплотнение кожуха 371К |
1 |
|
| 8 |
506 26 65-01 |
Шайба |
1 |
|
| 9 |
505 57 41-16 |
SCREW ITXSCM |
3 |
|
| 10 |
506 32 48-01 |
Кольцо-проставка |
1 |
|
| 11 |
583 87 44-01 |
Шайба Diam 105 mm |
2 |
|
| 11 |
506 07 09-01 |
Шайба "Diam 119 mm, Japan 14"" only " |
2 |
|
| 12 |
578 39 82-01 |
BUSHING Diam 20 / 25,4 mm |
1 |
|
| 12 |
581 60 54-03 |
BUSHING Diam 30,5 mm |
1 |
|
| 12 |
506 37 96-22 |
Бак для воды Diam 22,2 mm |
1 |
|
| 13a |
581 11 77-01 |
Наклейка "12""" |
1 |
|
| 13b |
581 11 77-02 |
Наклейка "14""" |
1 |
|
| 14 |
584 99 26-01 |
Наклейка "Japan only 12""" |
1 |
|
| 14 |
584 99 26-02 |
Наклейка "Japan only 14""" |
1 |
|
| 15 |
579 73 32-01 |
RUBBER RING |
1 |
|
| 16 |
579 73 33-01 |
Проставка |
1 |
|
| 17 |
579 73 36-01 |
WEAR WASHER |
1 |
|
BELT GUARD & PULLEY
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
506 28 44-01 |
SCREW EHHFM |
2 |
|
| 2 |
506 39 36-02 |
Крышка компл. Incl. 3 |
1 |
|
| 3 |
506 26 66-04 |
Натяжитель в сборе Incl. 4 - 6 |
1 |
|
| 4 |
506 40 93-01 |
Гайка |
1 |
|
| 5 |
506 26 68-01 |
Пружина |
1 |
|
| 6 |
503 20 72-05 |
SCREW CITXSCM |
1 |
|
| 7 |
503 20 00-45 |
SCREW EHHFM |
1 |
|
| 8 |
503 23 01-16 |
Шайба |
1 |
|
| 9 |
544 90 84-02 |
Ремень приводной 272K 14" |
1 |
|
| 10 |
504 03 70-07 |
Шкив Incl. 11 - 13 |
1 |
|
| 11 |
505 44 54-03 |
CASSETTE Incl. 12, 14 - 15 |
1 |
|
| 12 |
503 21 28-10 |
SCREW CCRPANT |
7 |
|
| 13 |
504 06 22-01 |
Шкив |
1 |
|
| 14 |
544 44 10-01 |
Пружина |
1 |
|
| 15 |
544 44 04-02 |
BRAKE PART SAW MILL |
4 |
|
| 16 |
581 35 17-02 |
Корпус подшипника Incl. 17 - 19, 21 - 23 |
1 |
|
| 16 |
506 39 42-08 |
Корпус подшипника Rescue only |
1 |
|
| 17 |
505 57 41-16 |
SCREW ITXSCM |
1 |
|
| 18 |
506 14 32-01 |
ФИКСАТОР K1200 MII |
1 |
|
| 19 |
581 35 17-01 |
Корпус подшипника Incl. 20 |
1 |
|
| 20 |
506 28 73-01 |
Гайка |
2 |
|
| 21 |
503 21 53-10 |
SCREW ITXSCM |
2 |
|
| 22 |
579 73 37-01 |
SEALING WASHER |
1 |
|
| 23 |
583 95 33-01 |
Съемник подшипника |
2 |
|
| 24 |
506 29 83-65 |
Тяга Incl. 25 |
1 |
|
| 25 |
581 85 52-01 |
SCREW |
1 |
|
| 26 |
506 30 97-05 |
Наклейка Japan only |
1 |
|
CARBURETOR
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
578 24 34-01 |
Карбюратор Zama C3-EL53 |
1 |
|
| 2 |
506 40 99-02 |
Набор прокладок |
1 |
|
| 3 |
506 41 00-04 |
GASKET SET |
1 |
|
CRANKCASE
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
501 98 10-20 |
SCREW ITXSCM |
2 |
|
| 2 |
581 48 59-01 |
Крышка компл. Incl. 3 |
1 |
|
| 3 |
575 62 85-01 |
Наклейка |
1 |
|
| 4 |
503 74 44-06 |
Сцепление Incl. 5 |
1 |
|
| 5 |
503 74 43-01 |
Пружина сцепления |
3 |
|
| 6 |
502 28 92-02 |
DRIVING PULLEY ASSY Incl. 7 - 9 |
1 |
|
| 7 |
503 23 00-70 |
Шайба |
1 |
|
| 8 |
525 83 18-01 |
Съемник подшипника |
2 |
|
| 9 |
506 31 69-01 |
Защита от пыли |
1 |
|
| 10 |
581 72 19-01 |
Коленвал Incl. 11-19, 21-23 |
1 |
|
| 11 |
581 35 74-01 |
Набор прокладок Incl. 17, 18, 24-29 |
1 |
|
| 12 |
501 98 10-01 |
SCREW ITXSCM |
1 |
|
| 13 |
544 00 78-01 |
Кронштейн |
1 |
|
| 14 |
503 21 53-41 |
SCREW ITXSCM |
6 |
|
| 15 |
501 27 08-01 |
Уплотнитель винта |
2 |
|
| 16 |
738 22 02-25 |
Съемник подшипника |
2 |
|
| 17 |
506 37 70-03 |
ПРОКЛАДКА Six hole |
1 |
|
| 18 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 19 |
503 84 61-01 |
Амортизатор K950 |
1 |
|
| 20 |
503 22 65-04 |
Гайка |
1 |
|
| 21 |
503 21 53-16 |
SCREW ITXSCM |
2 |
|
| 22 |
522 47 48-01 |
Пластина |
1 |
|
| 23 |
522 47 57-01 |
SPRING RETAINER |
1 |
|
| 24 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 25 |
544 21 93-02 |
Вкладыш |
1 |
|
| 26 |
581 28 53-01 |
Прокладка |
1 |
|
| 27 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 28 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 29 |
506 37 70-02 |
ПРОКЛАДКА Five hole |
1 |
|
LONGBLOCK
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 72 19-02 |
Коленвал |
1 |
|
CRANKSHAFT
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
502 29 50-02 |
Коленвал Incl. 2 - 4 |
1 |
|
| 2 |
738 22 02-25 |
Съемник подшипника |
2 |
|
| 3 |
537 20 33-01 |
Патрубок глушителя 2094 |
2 |
|
| 4 |
503 25 56-01 |
Подшипник |
1 |
|
CYLINDER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
579 74 42-01 |
ANTIVIBRATION ELEMENT |
1 |
|
| 2 |
544 06 12-01 |
SCREW ITXSCM |
1 |
|
| 3 |
503 71 53-01 |
DECOMPRESSION VALVE |
1 |
|
| 4 |
503 55 22-01 |
Заглушка |
1 |
|
| 5 |
503 21 53-40 |
SCREW ITXSCM |
4 |
|
| 6 |
576 71 76-02 |
Втулка |
4 |
|
| 7 |
581 47 61-01 |
Цилиндр Incl. 8 - 13 |
1 |
|
| 8 |
503 21 53-16 |
SCREW ITXSCM |
2 |
|
| 9 |
506 36 88-01 |
Кронштейн |
1 |
|
| 10 |
574 23 18-01 |
Пластина |
1 |
|
| 11 |
581 28 53-01 |
Прокладка |
1 |
|
| 12 |
506 37 24-02 |
Поршень с двумя кольцами Incl. 13 - 15 |
1 |
|
| 13 |
503 25 56-01 |
Подшипник |
1 |
|
| 14 |
503 28 90-47 |
Кольцо поршневое |
2 |
|
| 15 |
737 43 12-00 |
SNAP RING |
2 |
|
| 16 |
506 37 58-02 |
ПЛАСТИНА 3120K |
1 |
|
| 17 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 18 |
506 36 42-04 |
MUFFLER ASSY |
1 |
|
| 19 |
503 21 53-40 |
SCREW ITXSCM |
2 |
|
| 20 |
503 21 53-56 |
SCREW ITXSCM |
1 |
|
| 21 |
503 21 53-25 |
SCREW ITXSCM |
1 |
|
| 22 |
503 23 04-02 |
Шайба |
1 |
|
| 23 |
503 22 65-04 |
Гайка |
1 |
|
| 24 |
581 35 74-01 |
Набор прокладок Incl. 11, 17, 25 - 30 |
1 |
|
| 25 |
506 37 70-03 |
ПРОКЛАДКА |
1 |
|
| 26 |
544 21 93-02 |
Вкладыш |
1 |
|
| 27 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 28 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 29 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 30 |
506 37 70-02 |
ПРОКЛАДКА |
1 |
|
CYLINDER COVER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
503 21 53-21 |
SCREW ITXSCM |
7 |
|
| 2 |
525 76 35-02 |
Наклейка |
1 |
|
| 3 |
583 96 52-01 |
Кожух фильтра incl. 14 |
1 |
|
| 4 |
574 36 21-01 |
FILTER HOLDER ASSY Incl. 5 |
1 |
|
| 5 |
575 35 50-01 |
SEALING LIST |
1 |
|
| 6 |
503 21 53-49 |
SCREW ITXSCM |
2 |
|
| 7 |
506 36 70-03 |
Крышка цилиндра |
1 |
|
| 8 |
579 24 03-01 |
Наклейка |
1 |
|
| 9 |
574 23 16-01 |
Наклейка |
1 |
|
| 9 |
574 23 16-02 |
Наклейка Rescue |
1 |
|
| 9 |
574 23 16-03 |
Наклейка Oil Guard |
1 |
|
| 10 |
501 98 10-20 |
SCREW ITXSCM |
3 |
|
| 11 |
574 45 94-01 |
КРЫШКА |
1 |
|
| 12 |
506 37 04-01 |
Воздуховод 371K |
1 |
|
| 13 |
525 58 43-01 |
Воздуховод |
1 |
|
| 14 |
581 83 50-03 |
Наклейка Generic |
1 |
|
| 15 |
576 12 09-02 |
Наклейка Japan Only |
1 |
|
FUEL TANK
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 47 74-01 |
Топливный бак RS44 Incl. 2 - 14, 17 |
1 |
|
| 2 |
720 12 40-20 |
PARALLEL PIN |
2 |
|
| 3 |
577 32 50-01 |
Предохранитель монетки |
1 |
|
| 3 |
577 32 50-02 |
Предохранитель монетки Oil Guard |
1 |
|
| 4 |
506 37 95-01 |
Пружина |
1 |
|
| 5 |
579 37 92-01 |
Тяга |
1 |
|
| 6 |
577 23 15-01 |
THROTTLE CONTROL |
1 |
|
| 6 |
577 23 15-02 |
THROTTLE CONTROL Oil Guard |
1 |
|
| 7 |
537 35 95-01 |
Штуцер вентиляции бака |
1 |
|
| 8 |
544 39 32-01 |
HOSE CLIP |
1 |
|
| 9 |
501 37 13-01 |
COVER |
1 |
|
| 10 |
503 22 65-04 |
Гайка |
6 |
|
| 11 |
506 38 67-02 |
Кронштейн упорный |
1 |
|
| 12 |
503 21 45-16 |
SCREW CRCSFT |
2 |
|
| 13 |
581 75 62-03 |
Шланг топливный |
1 |
|
| 13 |
581 75 62-02 |
Шланг топливный Oil Guard |
1 |
|
| 14 |
506 26 41-11 |
Фильтр топливный с грузом Incl. 15 - 16 |
1 |
|
| 15 |
506 27 11-01 |
Грузик топливного фильтра |
1 |
|
| 16 |
506 26 41-01 |
Фильтр топливный с грузом |
1 |
|
| 17 |
577 31 35-01 |
TANK VENT VALVE ASSY |
1 |
|
| 18 |
544 22 90-02 |
Тяга в засл 3120K K1250 |
1 |
|
| 19 |
506 37 80-01 |
Уплотнение |
1 |
|
| 20 |
503 21 28-10 |
SCREW CCRPANT |
1 |
|
| 21 |
506 31 86-02 |
Выключатель |
1 |
|
| 22 |
503 93 66-01 |
КНОПКА ПОДКАЧКИ ТОПЛИВА Purge |
1 |
|
| 23 |
505 19 52-01 |
Шланг топливный Purge |
1 |
|
| 24 |
537 04 24-14 |
Шланг топливный Purge |
1 |
|
| 25 |
522 62 00-01 |
Крышка топливного бака Incl. 26 - 27 |
1 |
|
| 26 |
537 21 50-01 |
Уплотнение |
1 |
|
| 27 |
503 57 89-01 |
HOLDER |
1 |
|
| 28 |
506 39 46-02 |
CAP |
1 |
|
| 29 |
506 38 15-01 |
HEAT SHIELD |
1 |
|
| 30 |
503 21 54-20 |
SCREW ITXSCT |
4 |
|
| 31 |
506 37 19-02 |
ОСНОВАНИЕ ОТ TRIMMY SII |
1 |
|
| 32 |
537 21 03-07 |
ANTIVIBRATION ELEMENT Incl. 33 - 34 |
1 |
|
| 33 |
544 06 12-01 |
SCREW ITXSCM |
1 |
|
| 34 |
544 23 82-01 |
Маркир.лента оранж/желтая |
1 |
|
| 35 |
581 75 61-37 |
Шланг топливный Oil Guard |
1 |
|
| 36 |
544 38 41-01 |
ELECTRONIC BOX Oil Guard |
1 |
|
| 37 |
501 01 88-01 |
Корпус пружины Oil Guard |
1 |
|
| 38 |
501 01 94-01 |
MICRO SWITCH Oil Guard |
1 |
|
| 39 |
502 23 33-01 |
Бак для воды Oil Guard, Incl. 10 pins |
1 |
|
| 40 |
501 31 89-01 |
Наклейка Oil Guard |
1 |
|
| 41 |
506 31 30-01 |
Наклейка Japan only |
1 |
|
GASKET KIT
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
506 38 26-01 |
COMBINATION TOOL |
1 |
|
| 2 |
581 35 74-01 |
Набор прокладок Incl. 3-8, 11-12 |
1 |
|
| 3 |
506 37 69-02 |
ПРОКЛАДКА |
1 |
|
| 4 |
506 37 70-03 |
ПРОКЛАДКА |
1 |
|
| 5 |
544 21 93-02 |
Вкладыш |
1 |
|
| 6 |
503 26 02-04 |
SEALING RING Blue |
2 |
|
| 7 |
581 28 53-01 |
Прокладка |
1 |
|
| 8 |
506 37 68-04 |
GASKET CARBURETTOR |
1 |
|
| 9 |
502 23 33-01 |
Бак для воды Incl. 10 Pins |
1 |
|
| 10 |
502 28 70-03 |
Бак для воды |
1 |
|
| 11 |
506 37 67-01 |
ПРОКЛАДКА ЦИЛИНДРА НИЖНЯЯ |
1 |
|
| 12 |
506 37 70-02 |
ПРОКЛАДКА |
1 |
|
IGNITION SYSTEM
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
503 21 28-10 |
SCREW CCRPANT |
2 |
|
| 2 |
506 31 86-02 |
Выключатель |
1 |
|
| 3 |
506 37 84-02 |
Провод |
1 |
|
| 3 |
544 97 93-01 |
Провод Oil Guard |
1 |
|
| 4 |
503 23 51-09 |
Свеча зажигания NGKBPMR7A RCJ 6 Y |
1 |
|
| 5 |
501 48 54-02 |
Колпачок свечи зажигания |
1 |
|
| 6 |
580 38 05-01 |
IGNITION MODULE Incl. 7 - 8 |
1 |
|
| 7 |
506 38 78-34 |
IGNITION CABLE |
1 |
|
| 8 |
505 27 75-16 |
ИЗОЛЯЦИОННЫЙ КОЛПАЧОК |
1 |
|
| 9 |
503 21 53-20 |
SCREW ITXSCM |
2 |
|
| 10 |
506 37 85-01 |
Провод |
1 |
|
| 11 |
503 23 01-01 |
Шайба |
1 |
|
| 12 |
503 22 10-11 |
HEXAGON NUT |
1 |
|
| 13 |
501 37 56-04 |
Крыльчатка Incl. 14 - 19 |
1 |
|
| 14 |
725 53 29-56 |
SCREW IHSCM |
1 |
|
| 15 |
574 25 09-01 |
CLUTCH SHOE |
1 |
|
| 16 |
503 23 00-42 |
Шайба |
2 |
|
| 17 |
501 63 48-01 |
Пружина |
2 |
|
| 18 |
501 67 32-03 |
Собачка |
2 |
|
| 19 |
506 00 69-01 |
SCREW |
2 |
|
| 20 |
544 38 49-01 |
Провод Oil Guard |
1 |
|
| 21 |
577 24 28-01 |
Проставка |
1 |
|
STARTER
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
574 36 20-02 |
Стартер Incl. 2 - 15 |
1 |
|
| 2 |
510 26 92-22 |
SCREW ITXSCT |
1 |
|
| 3 |
740 43 13-00 |
Сальник |
1 |
|
| 4 |
510 00 08-01 |
КРОНШТЕЙН |
1 |
|
| 5 |
506 26 31-01 |
Втулка 3120K K1250 K950 |
1 |
|
| 6 |
506 25 30-01 |
Пружина |
1 |
|
| 7 |
506 25 81-02 |
Катушка стартера |
1 |
|
| 8 |
503 21 28-10 |
SCREW CCRPANT |
2 |
|
| 9 |
506 25 89-01 |
Пружина |
1 |
|
| 10 |
506 33 56-15 |
ШНУР СТАРТЕРА 262 |
1 |
|
| 10 |
506 33 56-50 |
ШНУР СТАРТЕРА 262 50 m |
1 |
|
| 11 |
584 25 79-01 |
STARTER HANDLE ASSY |
1 |
|
| 12 |
525 44 60-01 |
Крышка стартера K1250 |
1 |
|
| 13 |
501 98 10-20 |
SCREW ITXSCM |
4 |
|
| 14 |
525 57 11-01 |
Наклейка |
1 |
|
| 15 |
544 38 39-01 |
AIR CONDUCTOR |
1 |
|
SUPPORT LEGS
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
503 21 54-20 |
SCREW ITXSCT |
3 |
|
| 2 |
577 98 16-01 |
HOSE GUARD |
1 |
|
| 3 |
544 06 12-01 |
SCREW ITXSCM |
1 |
|
| 4 |
575 26 77-01 |
SPRING RETAINER |
1 |
|
| 5 |
522 83 23-01 |
Кронштейн упорный |
1 |
|
| 6 |
503 22 65-04 |
Гайка |
1 |
|
| 7 |
503 21 53-10 |
SCREW ITXSCM |
3 |
|
| 8 |
503 21 53-40 |
SCREW ITXSCM |
1 |
|
| 9 |
522 83 24-01 |
Кронштейн упорный |
1 |
|
| 10 |
581 11 06-03 |
Рукоятка и тросик Incl. 1,11 |
1 |
|
| 11 |
506 38 71-02 |
HOUSING |
1 |
|
| 12 |
503 26 60-03 |
COUPLER USA, Canada |
1 |
|
| 12 |
503 26 60-04 |
COUPLER |
1 |
|
| 13 |
581 47 62-01 |
WET CUTTING KIT |
1 |
|
WATER HOSE KIT
| № | Код | Описание | Кол. | Наб. |
|---|
| 1 |
581 47 62-01 |
WET CUTTING KIT Incl. 2, 5 - 7 & Hose Guard |
1 |
|
| 2 |
581 47 83-01 |
Штуцер Incl. 3, 4 |
1 |
|
| 3 |
506 29 88-01 |
Крышка фильтра |
1 |
|
| 4 |
505 10 35-01 |
Сальник |
1 |
|
| 5 |
581 78 35-01 |
Грузик топливного фильтра |
2 |
|
| 6 |
578 19 81-01 |
Шланг |
1 |
|
| 7 |
578 24 33-01 |
Вентиль Incl. 8, 18, 19 |
1 |
|
| 8 |
503 21 53-41 |
SCREW ITXSCM |
1 |
|
| 9 |
581 72 15-01 |
WET CUTTING KIT Incl. 10 - 16 |
1 |
|
| 10 |
506 49 87-04 |
Грузик топливного фильтра |
3 |
|
| 11 |
578 19 83-05 |
Шланг 800 mm |
1 |
|
| 12 |
504 63 46-01 |
SCREW ITXSCM |
2 |
|
| 13 |
578 19 07-01 |
Корпус пружины |
1 |
|
| 14 |
576 79 84-01 |
Штуцер |
2 |
|
| 15 |
578 19 08-01 |
Корпус пружины |
1 |
|
| 16 |
583 83 30-01 |
Грузик топливного фильтра |
1 |
|
| 17 |
503 26 60-03 |
COUPLER USA, Canada |
1 |
|
| 17 |
503 26 60-04 |
COUPLER |
1 |
|
| 18 |
581 35 70-01 |
LEVER ASSY With O-rings |
1 |
|
| 19 |
503 22 65-04 |
Гайка |
1 |
|
6 інших товарів в цій категорії:
Слідкуйте за нами
